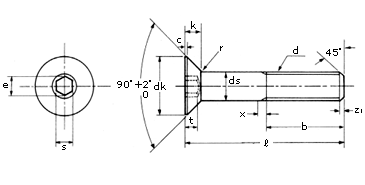

Unit : mm
Thread Size (d)
M3
M4
M5
M6
M8
M10
M12
M16
Thread Pitch (p)
0.5
0.7
0.8
1
1.25
1.5
1.75
2
ds
Nominal Size
3
4
5
6
8
10
12
16
Tolerance
0
-0.1
0
-0.15
dk
Nominal Size
6
8
10
12
16
20
24
30
Tolerance
0
-0.30
0
-0.36
0
-0.43
0
-0.52
k
Nominal Size
1.7
2.3
2.8
3.3
4.4
5.5
6.5
7.5
Tolerance
0
-0.14
0
-0.18
0
-0.22
c
Reference
0.2
0.3
0.3
0.3
0.4
0.5
0.5
0.5
s
Nominal Size
2
2.5
3
4
5
6
8
10
Tolerance
+0.080
+0.020
+0.105
+0.030
+0.130
-0.040
e
Approx.
2.3
2.9
3.6
4.7
5.9
7
9.4
11.7
t
Nominal Size
1.2
1.8
2.3
2.5
3.5
4.4
4.6
5.3
Tolerance
0
-0.25
0
-0.30
r
Min.
0.1
0.2
0.2
0.25
0.4
0.4
0.6
1
Z1
Approx.
-
-
0.9
-
1.2
1.5
2
2
